五轴加工中心

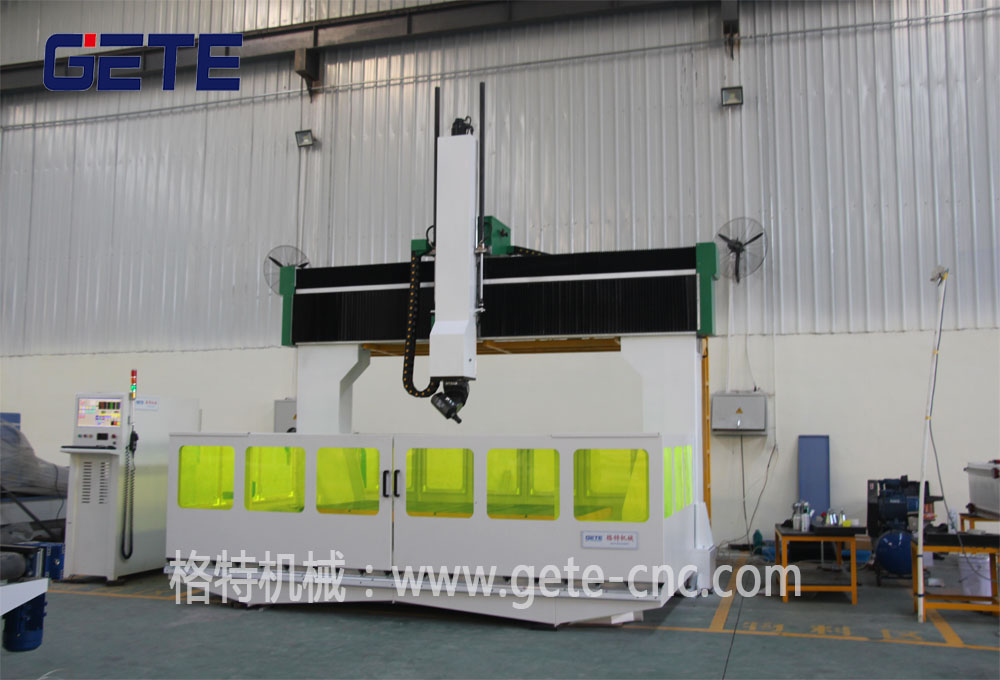

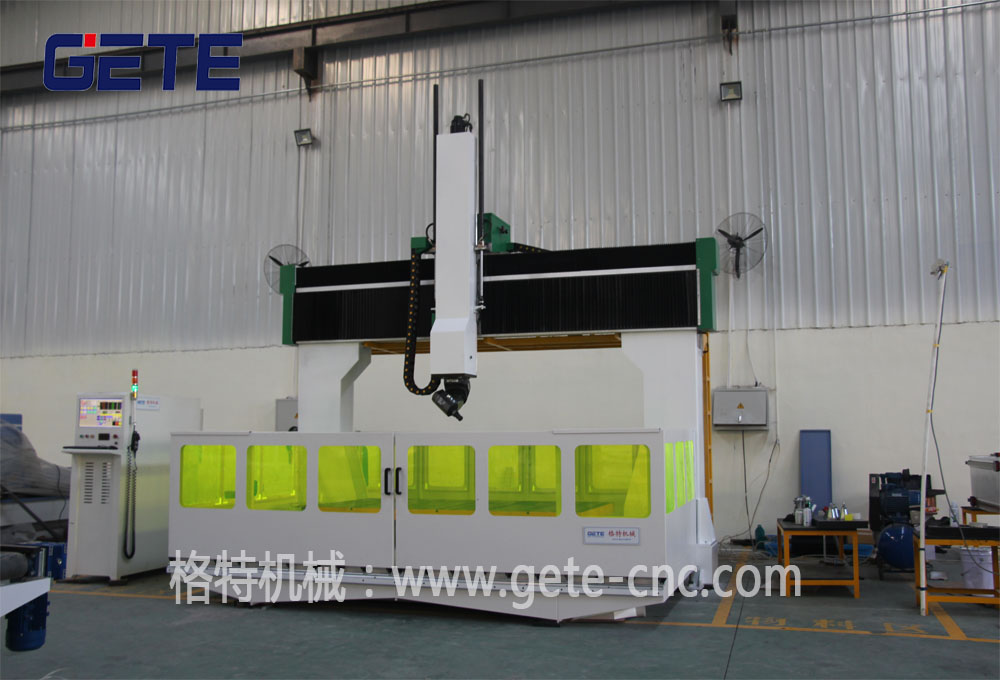

一、五轴加工中心产品介绍和外观
五轴联动加工中心也叫五轴加工中心，是一种科技含量高、精密度高专门用于加工复杂曲面的加工中心，这种加工中心系统对一个国家的航空、航天、军事、科研、精密器械、高精医疗设备等等行业有着举足轻重的影响力。 目前，五轴联动数控加工中心系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等等加工的唯一手段。
二、机器细节

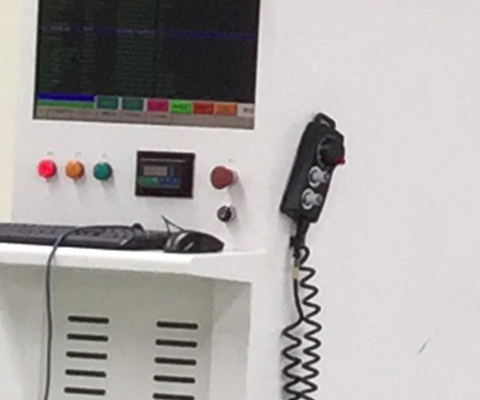

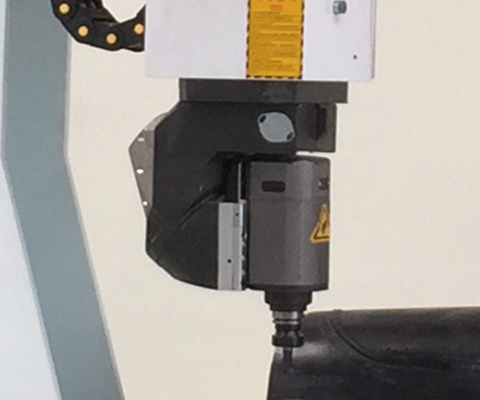

| 五轴加工中心刀头 | 五轴加工中心真空泵 | 五轴加工中心手柄 | 五轴加工中心高柔屏蔽线 | |||
 |  |  |  |

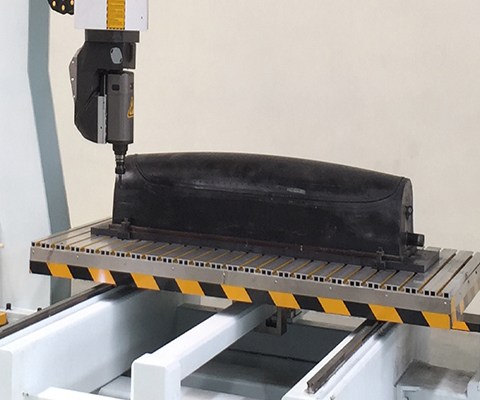

三、加工细节
 |  |  |  |
四、机器主要配置和性能参数（可定制）
| 配置参数 | 性能参数 | ||
| 床身结构 | 钢结构雕刻机专用重型床身 | 工作台面尺寸 | 1300mm*2500mm |
| 主轴电机 | 意大利海铁克10KW~12KW风冷主轴（可选配主轴） | 工作行程 | 1300*2500mm*1000mm |
| 机柜 | 工控大机柜 | 主轴转速 | 1000~24000RPM |
| 控制系统 | 台湾新代 | 运行速度 | X，Y轴30m/min Z轴 15m/min C,A轴20转/min |
| 驱动类型 | 日本安川伺服驱动 | 加工速度 | 5m/min |
| 导轨 | 35滚柱 | B轴和C轴转度 | ±185° ±320° |
| 齿条 | 丝杠 X，Y轴4020 Z轴4010 | 加工软件 | AlphaCAM,Catia, Ug |
| 线缆 | 江苏捷迅数控专用高柔屏蔽线缆 | 电源类型 | AC 380V/50Hz |
| 变频器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 8000KG | 重复定位精度 | 0.02mm |
| 标准配置 | |||
| 高频主轴马力 | 12HP，10KW （1pc） | 刀具夹筒 | ER-32,12~13mm （4pcs） |
五、机器特性
◆ 采用五轴五联动控制系统，带RTCP功能（真正五轴插补）适合三维立体造型的曲面加工。独特的硬件平台模块化设计，功能强大。
◆ 自动换刀系统设计先进，大大提高工作效率。
◆ 集合深浮雕、钻孔、锯割、磨边、倒角、铣底、镂空、抛光等工序与一体。
◆ 机身整体焊接，全数控加工，保证机器精度。
◆ 机器结构合理，各部件均采用国际一流品牌。优异的加工性能，极高的可靠性，功能强大，便于维护。
◆ 采用顶级控制系统，功能强大，操作简便，控制精度高。
◆ 五轴五联动，带RTCP功能（真正五轴插补），Z轴行程可超高，适合超大型三维立体曲面加工。
◆ 五轴五联动，带RTCP功能（真正五轴插补），Z轴行程可超高，适合超大型三维立体曲面加工。
◆ 多元化控制可以分别控制加工速度、空走速度、落刀速度，大大提高了加工产品的质量及加工效率。
◆ 各部件均采用国际一流品牌。
六、适用行业及加工样品图
◆ 三维立体件加工行业：玻璃钢修边、树脂件加工及其他固体碳化件立体加工。
◆ 教学实验行业，椅子等需要三维加工的家具及其他产品。
◆ 模具行业：铸造、汽车、陶瓷卫浴洁具、轮船、游艇、航天化工、风力发电、轨道交通、工艺品。
 |  |  |  |
