木工雕刻机

一、产品介绍

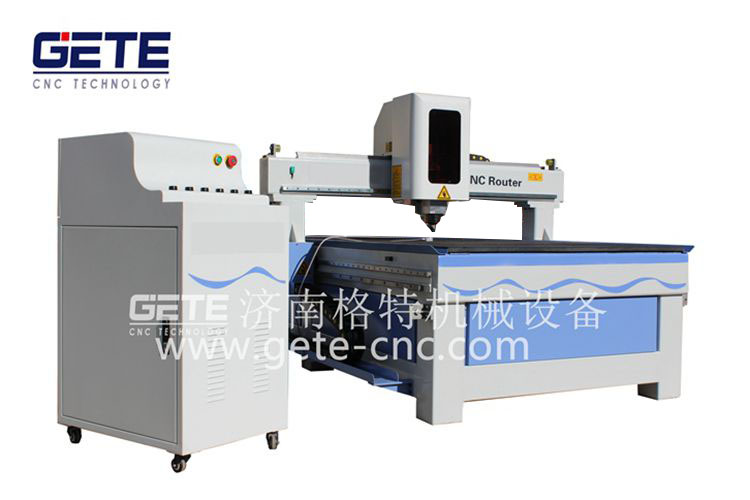

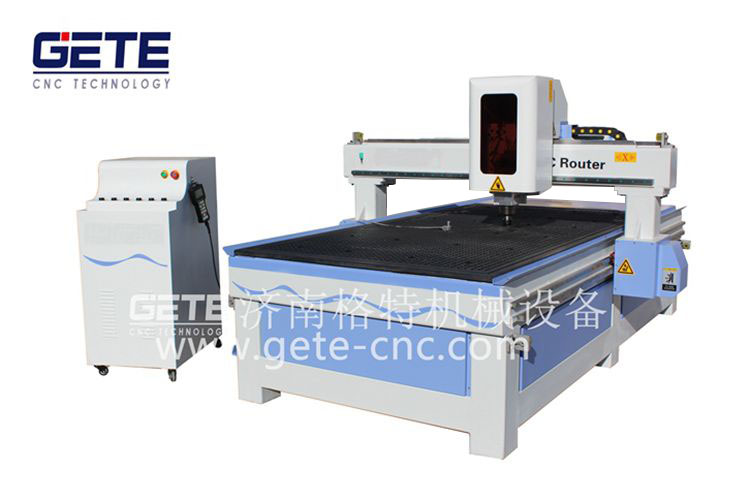

木工雕刻机外观     木工雕刻机介绍

二、机器细节

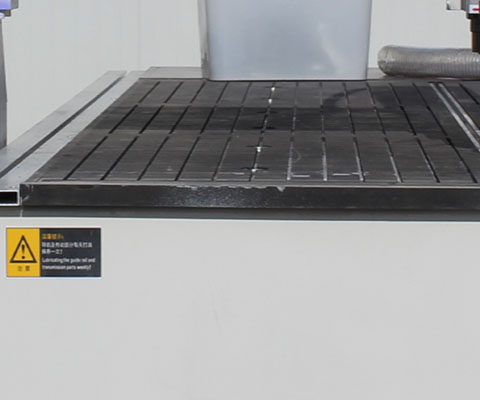

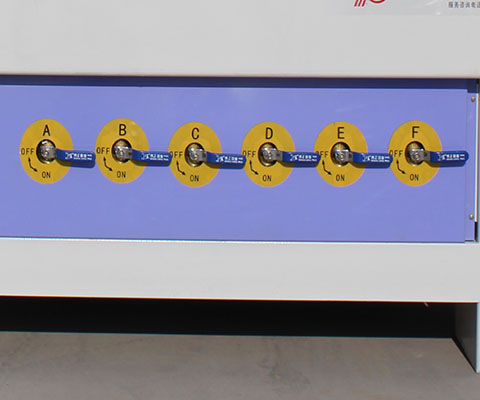

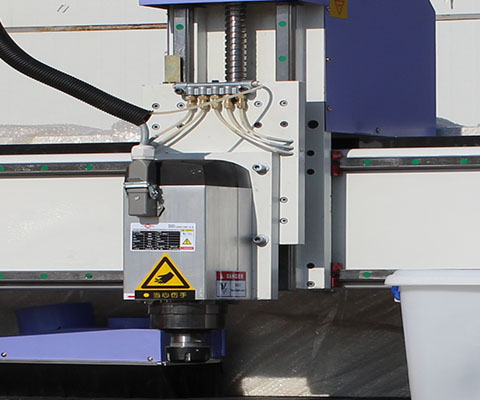

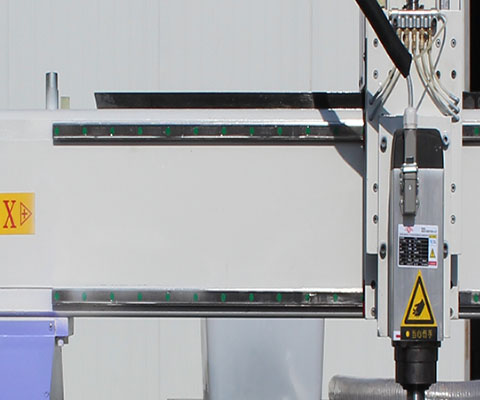

台湾导轨  进口主轴  台面六分区设计  台面
木工雕刻机 台湾导轨  木工雕刻机 进口主轴  木工雕刻机 台面六分区设计  木工雕刻机 台面

三、核心装配

刀具自动补偿系统  行星式减速机  横梁导轨安装方式  精密齿条传动
刀具自动补偿系统  行星式减速机  横梁导轨被跨式安装  精密齿条传动
丝杠  进口伺服驱动  台湾导轨  自动注油系统
丝杠  伺服驱动  台湾导轨  注油系统

四、加工细节

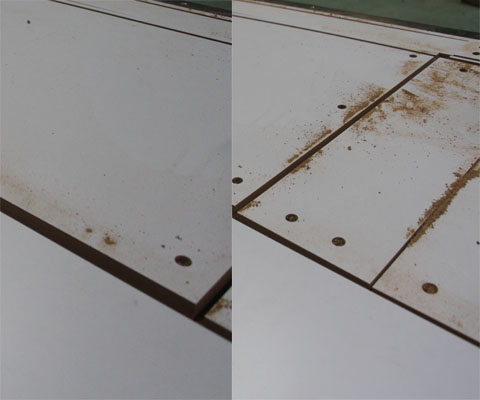

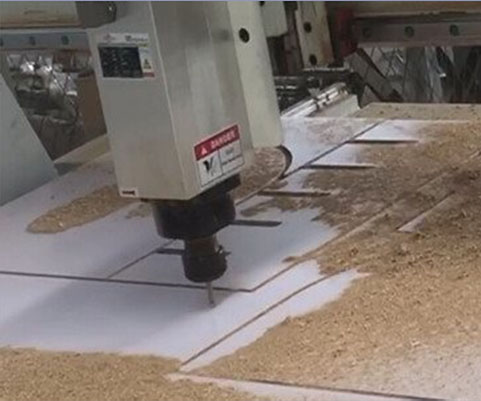

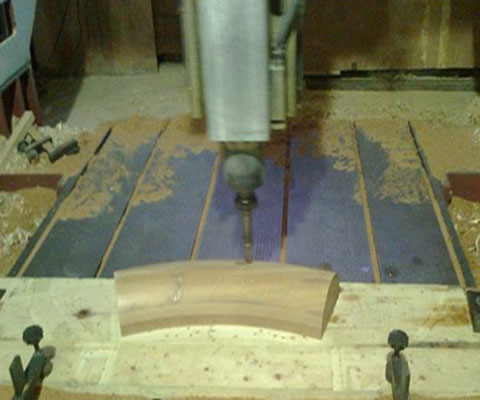

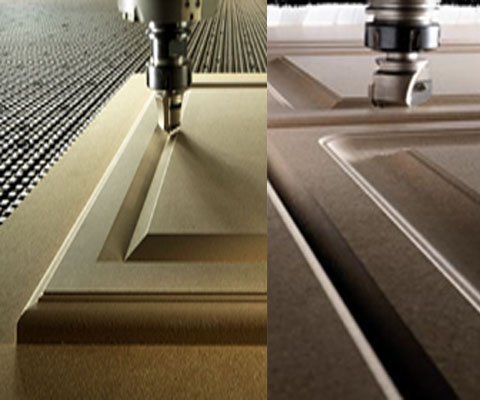

木工雕刻机 打孔开料  木工雕刻机 雕刻  木工雕刻机 木门开槽  木工雕刻机 木门开料

五、机器主要配置和性能参数(可定制)

配置参数 性能参数
床身结构 钢结构雕刻机专用重型床身 工作台面尺寸 1300*2500mm
主轴电机 4.5KW风冷主轴(可选配主轴) 工作行程 1300*2500mm*200mm
机柜 电脑机柜 主轴转速 0~18000RPM
控制系统 上海维宏 运行速度 45m/min
驱动类型 进口伺服驱动 雕刻速度 15m/min
导轨 台湾20方轨  应用软件 type3/Artcam/Castmate
齿条 2M斜齿 雕刻指令 G代码* .U00*.mmg* .plt
线缆 江苏捷迅数控专用高柔屏蔽线缆 电源类型 AC 380V/50Hz
变频器 海普蒙特 加工精度 0.05mm
重量 1000KG 重复定位精度 0.03mm
标准配置
刨花刀具 ER-32             (4pcs)                   刀具夹筒 ER-32,12~13mm (4pcs)
高频主轴马力 12HP,6KW    (1pc)      真空泵浦马力 5.5KW                 (1pc)

六、机器特性

◆ 床身用厚壁方钢焊接而成,并做去应力处理,坚固耐用,不变形。使用五面铣加工中心作为加工母机打眼、攻丝、铣导轨台等,精度更高。
◆ 真空吸附台面,吸力强劲,板材固定牢固,更便于雕刻、开料,加工精度更高。
◆ 采用进口直线方型导轨,双排四列滚珠滑块,承重力大,运行平稳,精度高、寿命长。进口滚珠丝杠精度高,下刀精确。
一体电脑控制柜,更加方便、整洁。可实现高速加工,曲直线同步,曲线更完美。
软件兼容性好,可兼容 type3/Artcam/Castmate/ 文泰等多种 CAD/CAM 设计制作软件。
◆ 采用高速驱动步进电机与驱动器,Y轴采用了双电机驱动,使之高速运行可达30米/分以上的空行速度,配合大力切割主轴可使雕刻速度更为提高
◆ 配备自动润滑系统,只需轻轻一压可同时对所有导轨滑块注油。

七、适用行业及加工样品图

◆ 木工行业:密度板纤维板刨花板、人工合成板材的镂空雕刻橱柜门实木门工艺木门免漆门屏风工艺扇窗加工,电脑桌及板式家具产品的辅助加工。
◆ 广告行业:广告标牌、标识制作、压克力切割、吸塑制模、多种材料广告装饰产品的制作。
◆ 其他行业:可以雕刻各种大型浮雕影雕,广泛应用于工艺礼品行业。
木工雕刻机 电脑桌  木工雕刻机 广告牌  木工雕刻机 镂空浮雕  木工雕刻机 橱柜
