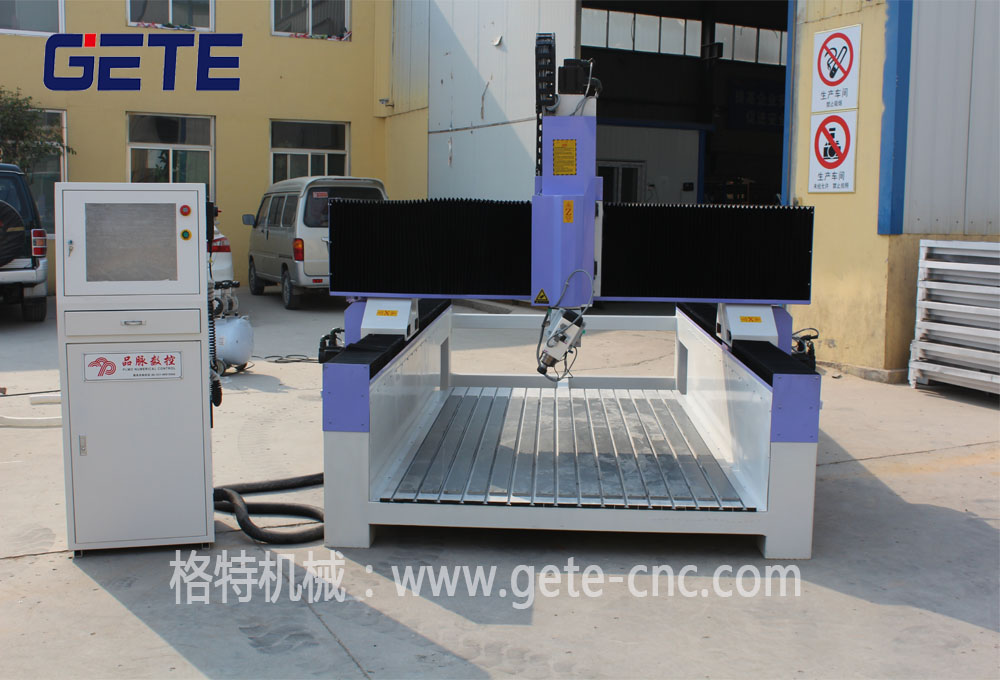

四轴模具雕刻机

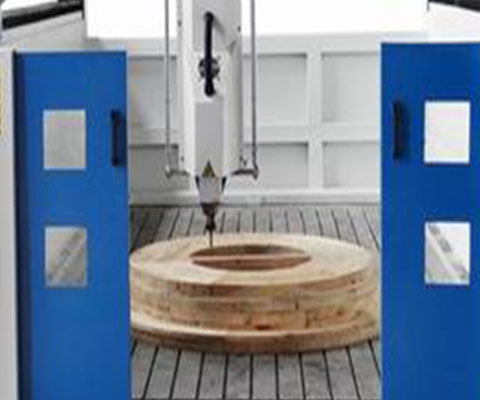

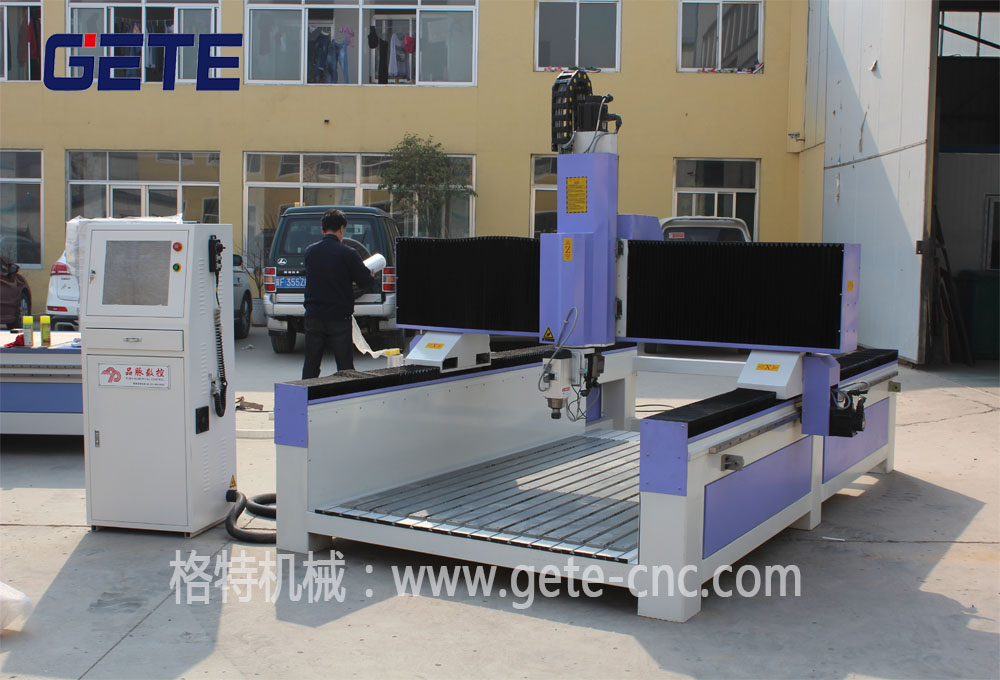

一、产品介绍
二、机器细节

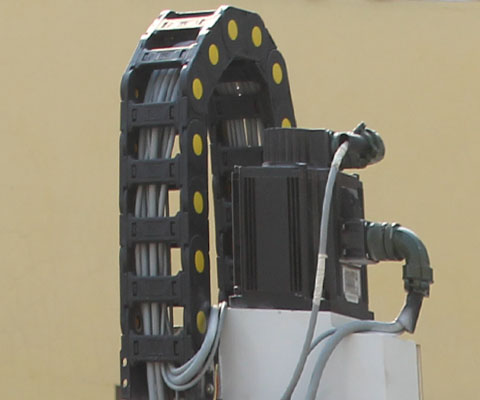

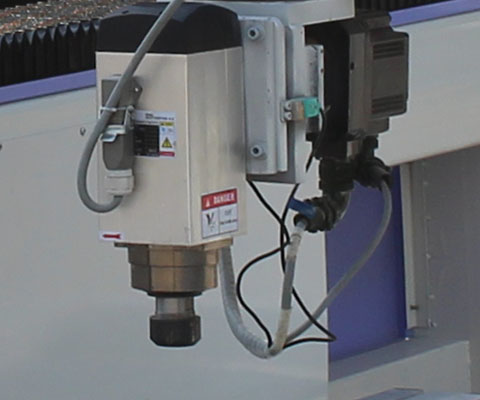

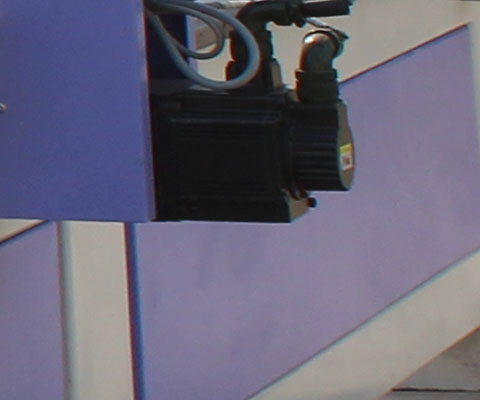

| 台湾导轨 | 线缆 | 伺服驱动电机 | 进口主轴 | |||
 |  |  |  |
三、核心装配

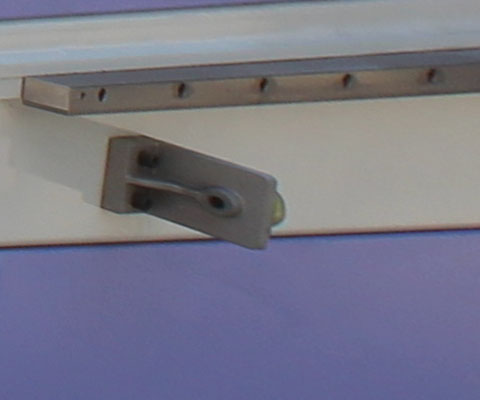

| 刀具自动补偿系统 | 行星式减速机 | 横梁导轨安装方式 | 精密齿条传动 | |||
 |  |  |  | |||
| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
 |  |  |  |

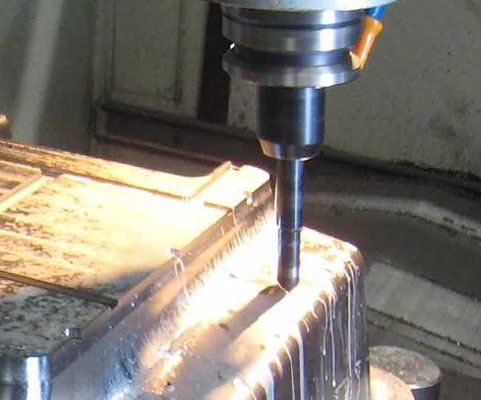

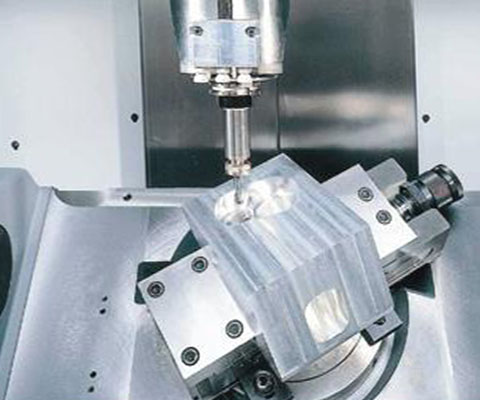

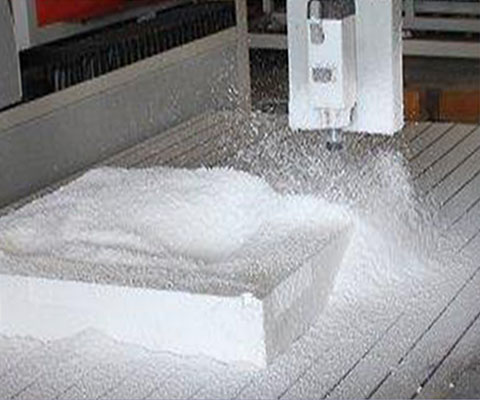

四、加工细节
 |  |  |  |
五、机器主要配置和性能参数（可定制）
| 配置参数 | 性能参数 | ||
| 床身结构 | 加工中心重型床身 | 工作台面尺寸 | 1300mm*2500mm |
| 主轴电机 | 6KW 风冷主轴（可选配主轴） | 工作行程 | 1300mm*2500mm*500mm |
| 机柜 | 工控机柜 | 主轴转速 | 1000~24000RPM |
| 控制系统 | 台湾新代 | 运行速度 | X，Y轴45m/min Z轴20m/min |
| 驱动类型 | 日本安川伺服驱动 | 雕刻速度 | 15m/min |
| 导轨 | 台湾25方轨 | 自动对刀 | Z-NANO |
| 齿条 | 2M斜齿 | 润滑系统 | 自动注油LG11 |
| 线缆 | 江苏捷迅数控专用高柔屏蔽线缆 | 电源类型 | AC 380V/50Hz |
| 变频器 | 海普蒙特 9KW | 加工精度 | 0.05mm |
| 重量 | 2000KG | 重复定位精度 | 0.02mm |
| 标准配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夹筒 | ER-32,12~13mm （4pcs） |
| 高频主轴马力 | 12HP，9KW （1pc） | 真空泵浦马力 | 7.5 HP 5.5KW - 160m3/h （1pc） |
六、机器特性
◆ 结构稳定：整体厚壁钢管焊接而成，箱式结构，稳定性高
◆ DSP手柄工业控制系统，四轴联动控制，具有优良稳定的品质，良好的维护性，使用性，可控制完成圆柱体的3D加工以及四面体的旋转四面加工，尤其是适合人体雕像以及欧式家具腿的三维立体加工、雕刻
◆ 大功率伺服系统驱动，动力强劲适合各种重型实木切割与雕刻
◆ 采用全进口丝杆和高精度直线导轨，精度高、移动速度快
◆ 软件兼容性好：可兼容：type3/castmate/artcam/文泰/精雕多种设计软件

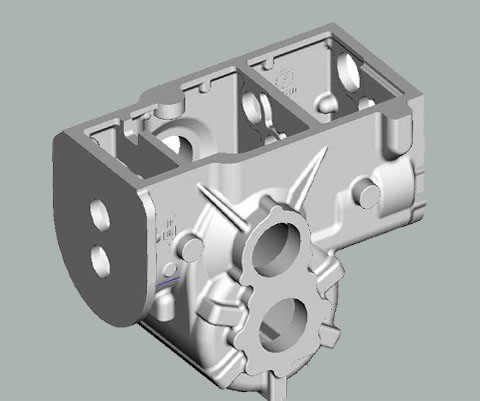

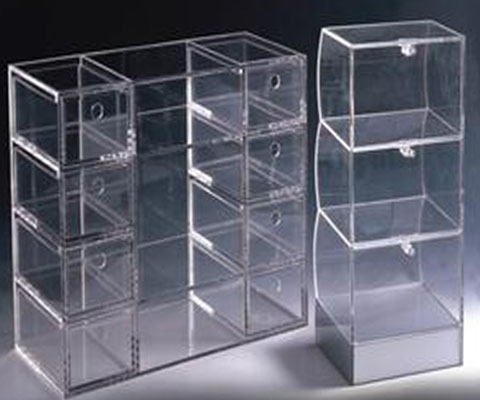

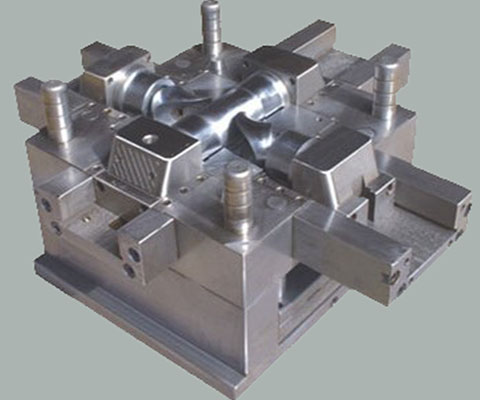

七、适用行业及加工样品图
◆ 有礼品业、广告业、印章业、木器加工业、建筑业、艺术模型业、机械加工、工装模具等等
◆ 适合材料也是非常广泛，包括金属、石材、PVC板、ABS板、亚克力、仿石材、橡皮、双色板、铝塑板等等各种材料
 |  |  |  |
