木工数控开料机

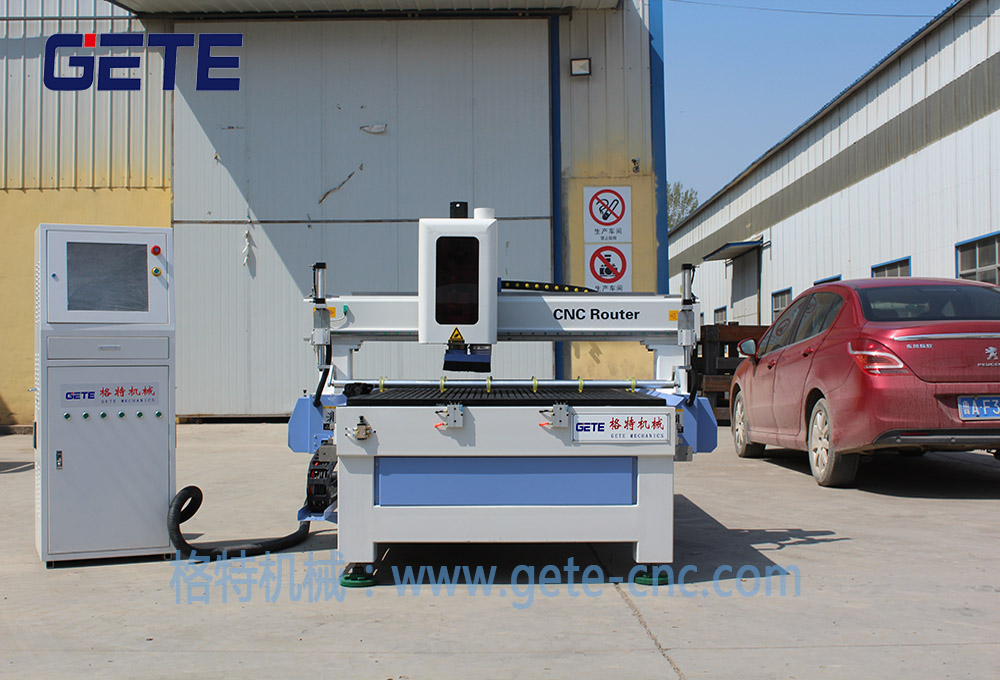

一、产品外观
二、机器细节
| 横梁 | 意大利主轴 | 定位气缸 | 定位杆 | |||
 |  |  |  |
三、核心装配
| 刀具自动补偿系统 | 行星式减速机 | 横梁导轨安装方式 | 精密齿条传动 | |||
 |  |  |  | |||

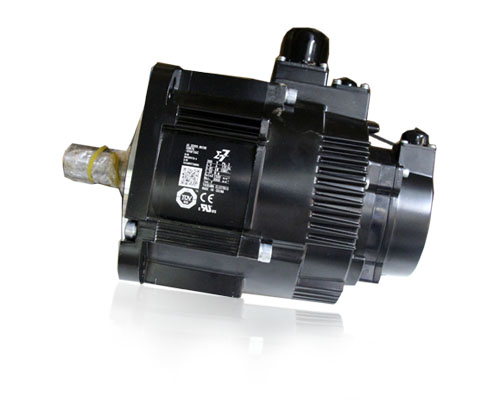

| 丝杠 | 进口伺服驱动 | 台湾导轨 | 自动注油系统 | |||
 |  |  |  |
四、加工细节
 |  |  |  |
五、机器主要配置和性能参数（可定制）
| 配置参数 | 性能参数 | ||

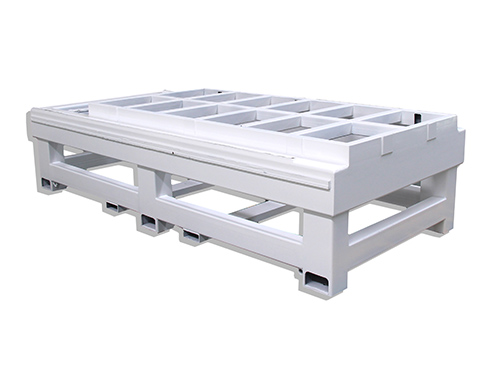

| 床身结构 | 方形厚壁方管重型床身 | 工作台面尺寸 | 1300*2500mm |
| 主轴电机 | 国内最好的 JST6KW风冷主轴 | 工作行程 | 1220*2440mm*200mm |
| 机柜 | 电脑机柜 | 主轴转速 | 0~18000RPM |
| 控制系统 | 台湾新代 | 运行速度 | X,Y轴45m/min Y轴20m/min |
| 驱动类型 | 进口伺服驱动 | 雕刻速度 | 15m/min |
| 导轨 | 台湾25方轨 | 减速机 | 行星式减速机 |
| 齿条 | 1.5M德国亨利安斜齿 | 润滑系统 | 自动注油LG11 |
| 线缆 | 江苏捷迅数控专用线缆 | 电源类型 | 交流电源 AC 380V/50Hz |
| 变频器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1000Kg | 重复定位精度 | 0.02mm |
| 标准配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夹筒 | ER-32,12~13mm （4pcs） |
| 高频主轴马力 | 12HP，6KW （1pc） | 真空泵浦马力 | 7.5 HP(5.5Kw)-160m3/h （1pc） |
六、机器特性
◆ 本机适合多元化复杂性产品加工或多样加工机型,用途广泛：可下料、钻孔、切割、导边、铣型等，目前主要用于切割、镂铣与打孔。
◆ 本款机型的各项机械、电器部件均为国际顶尖产品。如高性能的真空泵及台湾原装导轨、日本的伺服驱动系统，意大利原装进口排钻。
◆ 机器具备自动换刀功能。
◆ 机器具备自动换刀功能。
◆ 双轨双边传动机台，属重切削型加工机型。
◆ 台面真空吸附。整板加工不需再锯切，即可上线切削，可省略模具的制作。

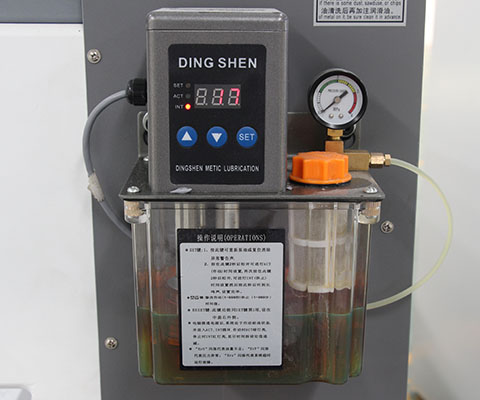

◆ 配备自动润滑系统，只需轻轻一按可同时对所有导轨滑块注油。
七、适用行业及加工效果图
◆ 衣柜柜体，橱柜柜体、电脑桌，板式家俱、办公家具、木制音箱、木制厨具等各种板式家俱平面下料、铣型、倒边、打孔、雕刻等辅助加工。
 |  |  |  |
