石英石加工中心

一、石英石加工中心产品介绍

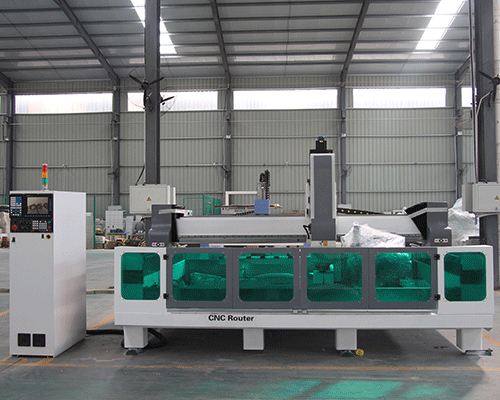

数控石英石橱柜台面加工中心		石英石台面加工中心产品外观

格特2015款新型CNC石材加工中心，是我们公司在充分了解和分析了客户的加工工艺以及国内外先进的石材加工设备的优缺点，通过技术团队的近两年技术攻关研发而成.是集钻孔，砂光、倒边、雕刻为一体的机器，特别适合高质量的洗手盆台面和其他异性石材，陶瓷，玻璃和微晶石的加工。能够全自动完成整个预设的加工过程。机器通过多项创新及技术升级，成功解决了进口石材加工中心工件固定装夹困难，定位、对刀繁琐，磨拋时容易走位，只能磨边不能拋光，加工效率低，加工成本高的不足。格特2014款新款CNC石材加工中心是石材精加工各种直线或曲线异型边，各种高档台板，洗手台板，厨柜面板，以及各种石材雕刻作品的精加工利器。

二、石英石加工中心机器细节

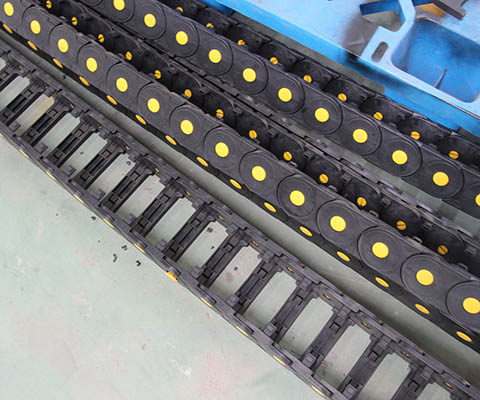

方形龙门立柱		机柜		自动注油		高柔屏蔽线缆

三、石英石加工中心核心装配

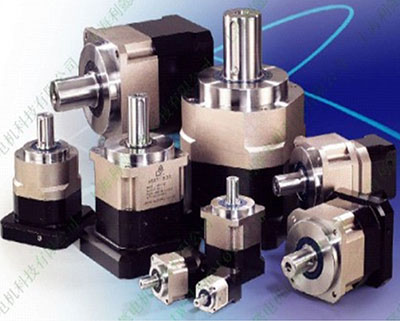

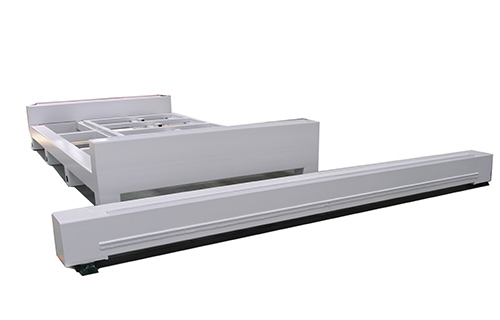

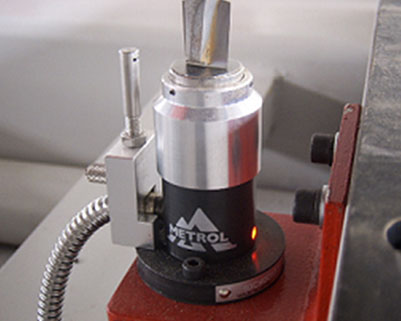

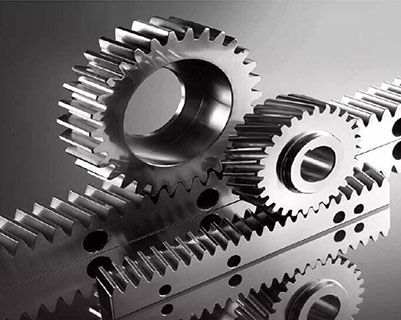

刀具自动补偿系统	行星式减速机	五面铣加工重型床身	精密齿条传动

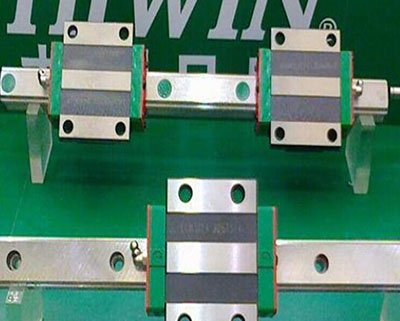

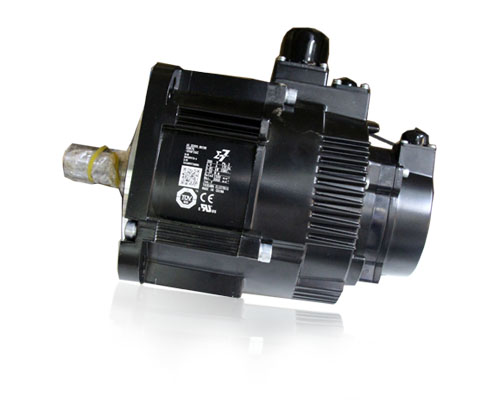

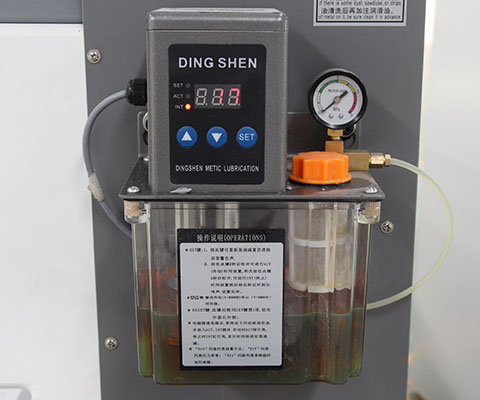

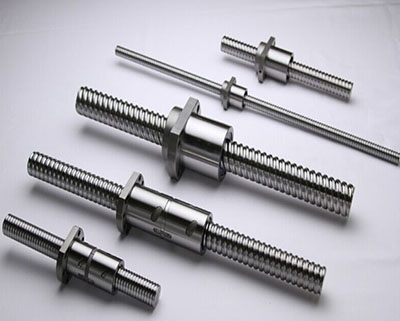

丝杠	进口伺服驱动	台湾导轨	自动注油系统

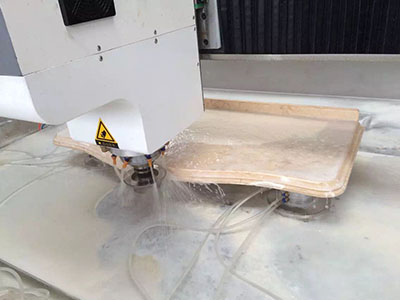

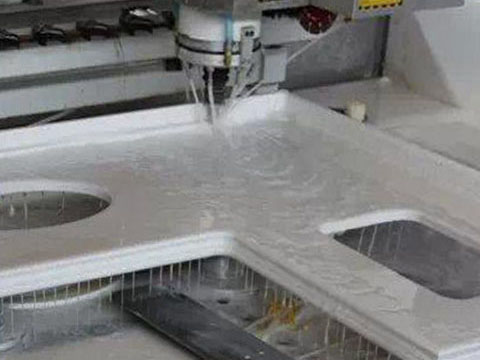

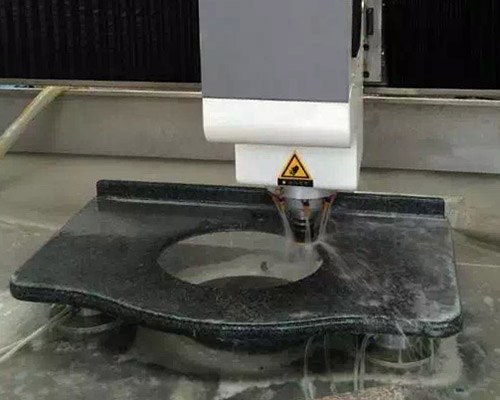

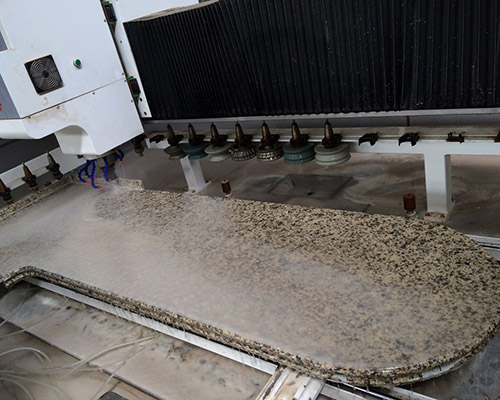

四、石英石加工中心加工细节

五、机器主要配置和性能参数（可定制）

GT-3115型石英石加工中心
配置参数		性能参数
床身结构	钢结构雕刻机专用重型床身	工作台面尺寸	3100mm*1500mm
主轴电机	进口主轴	工作行程	3100mm1500mm300mm
机柜	工控大机柜	主轴转速	0~8000RPM
控制系统	维宏NK系统	运行速度	15m/min
驱动类型	伺服驱动	雕刻速度	1m/min
导轨	台湾30方轨	最大加工厚度	350mm
齿条	2M斜齿	最大功率	12KW
线缆	江苏捷迅数控专用高柔屏蔽线缆	电源类型	AC 380V/50Hz
刀库形式	直排刀	加工精度	0.05mm
重量	5000KG	重复定位精度	0.02mm
标准配置
CNC刀把型号	BT-40	CNC刀具储备	18把
高频主轴马力	电子手轮按钮装置 EHDW——BA6S-IM	真空泵浦马力	5.5KW

GT-2513型石英石加工中心
配置参数		性能参数
床身结构	钢结构雕刻机专用重型床身	工作台面尺寸	2500mm*1300mm
主轴电机	进口主轴	工作行程	2500mm1300mm300mm
机柜	工控大机柜	主轴转速	1000~8000RPM
控制系统	维宏NK系统	运行速度	15m/min
驱动类型	伺服驱动	雕刻速度	1m/min
导轨	台湾30方轨	最大加工厚度	350mm
齿条	2M斜齿	最大功率	12KW
线缆	江苏捷迅数控专用高柔屏蔽线缆	电源类型	AC 380V/50Hz
刀库形式	直排刀	加工精度	0.05mm
重量	4000KG	重复定位精度	0.02mm
标准配置
CNC刀把型号	BT-40	CNC刀具储备	8把
高频主轴马力	电子手轮按钮装置 EHDW——BA6S-IM	真空泵浦马力	5.5KW

六、机器特性

◆ 软件：适用UncGraphics.NX3.0,Mastercam9.0等多种软件，集CAD/CAM为一体，通过数字化的分析、设计、对产品进行程序化得加工支持 pre/igs/scep/dxf/dwp等文件

◆ 自动换刀系统：直排式自动换刀系统使得整个加工过程从开孔、切割，到铣边成型和抛光各种工序一气呵成，完全实现高度的自动化

◆ 刀具与磨具：备有大量进口和国产各种规格及形状的刀具与磨具，以及各种加工要求。

◆ 高精度的丝杠与导轨：所用丝杠，导轨都有德国知名厂家提供。X,Y轴采用独创的油浸式润滑方式。加上有效的防水、防尘结构‘确保加工的高精度，并最大限度延长丝杠、导轨的使用寿命。

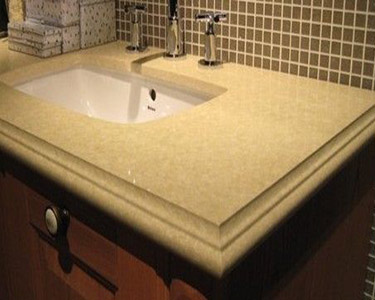

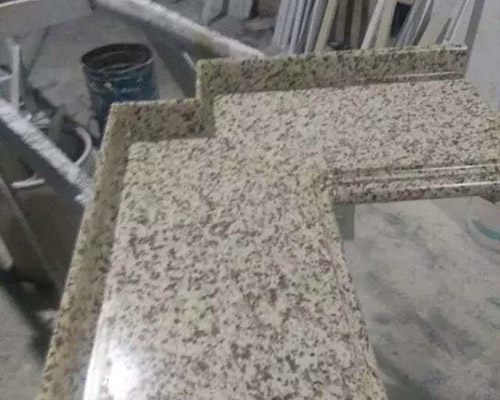

七、适用行业以及加工样品图

◆ 适合橱柜人造石、石英石台面以及洗手盆、茶盘的雕刻、欧式造型磨边，及其他异性石材，陶瓷，玻璃和微晶石的钻孔，砂光、倒边、雕刻等

◆ 石英石台面加工中心主要用于石英石台面的圆弧后挡水，前立面（下挂）罗马边花边加工，台盆切孔，仿形，石材浮雕等。

八、合作客户案例

广州领尚橱柜
山东大唐宅配
威海金浩石英石加工厂
威海东至胜石英石加工厂
福建福州惠榕石业
云南玉溪奥维经销商
成都晶维石材
佛山九尾狐石材
江苏泰州欧美轩橱柜
徐州品派
潍坊君象石材加工厂
山东平邑增华石材
河北唐山家福石材
四川宝兴玉龙石材有限公司
湖北荆州宝腾石材
河南濮阳帅丰橱柜
河南许昌中博装饰
新疆昌吉奇台县东升石材
